重型貨架


n 重型貨架也稱“托盤貨架”、“橫梁貨架”，插接組裝式結構，操作簡單，安裝快捷

n 單元貨格高度便于調節，立柱孔距（節距）為75mm

n 倉庫的空間利用率較高，貨物存取靈活方便

n 承載能力大，每層的承載可達到4500KG

n 廣泛應用于高位倉庫和超高位倉庫，是自動化立體庫和現代物流的基本組成

橫梁貨架采用插接式組合裝配式結構，立柱由冷軋加工而成，柱片為裝配式結構，橫梁與立柱之間為插接式連接，且配有安全銷，確保了橫梁貨架在使用過程中的堅固性，安全性和可靠性；貨物置于托盤之上，叉車可直接進行存取作業，操作方便。

重型托盤貨架在設計中可根據廠房大小和存儲托盤貨位數的要求設置不同深度的托盤式貨架系統，如單深位和雙深位貨位式貨架。不同深度的托盤式貨架系統要配置不同類型的叉車進行存取貨。單深位托盤式貨架可配置一般的托盤搬運車/堆垛車、前移式叉車等；如果倉庫面積有限但貨位數要求高時，為了提高倉庫的空間的利用率，我們可設計雙深位托盤式貨架，即四排貨物并連擺放。叉車可分別在兩側的通道處存取前兩排的貨物，但是要選擇使用雙深位叉車。

重型貨架中托盤可直接放于貨架橫梁上，根據具體存放貨物的不同，也可在橫梁之間增加隔擋，或在橫梁上鋪設網片、鋼層板等

歐標重型貨架特點：

重型倉儲貨架跨度大，承載高。托盤式倉儲貨架的跨度(長度)主要由托盤大小決定，一般一層貨架可放置常規托盤兩個。如果單托盤承載特別大(3噸以上)，

則每層只能放置單托盤。

重型貨架結構穩定。由于托盤式貨架的承載要求高，所以對托盤式貨架的穩定性。也有特別的要求。托盤式貨架底腳必須安裝地膨脹螺絲，

以保證托盤式貨架的穩定性。

重型貨架無需層板。一般來說，托盤式橫梁貨架無需層板，只需橫梁上安裝跨梁即可，每托盤位一般安裝2根跨梁。這樣可以較大程度上節約成本。

重型貨架層數可自定。托盤式貨架的層數可根據倉庫的房高，每托盤貨位的高度等條件來確定。底層可不用橫梁，托盤直接放置與地面。

重型托盤式貨架利用率高，存取靈活方便，輔以計算機管理或控制，托盤式貨架基本能達到現代化物流系統的要求。

歐標是國內專業的貨架生產廠家，已有20余年的生產研發制造經驗，產品出口100余個國家，工廠具備專業的生產能力，能夠按照您的需求量

身定制產品。

重型橫梁貨架基本組成

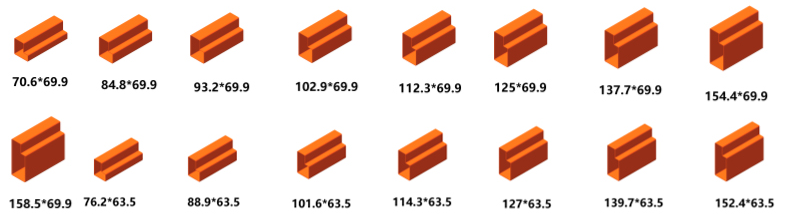

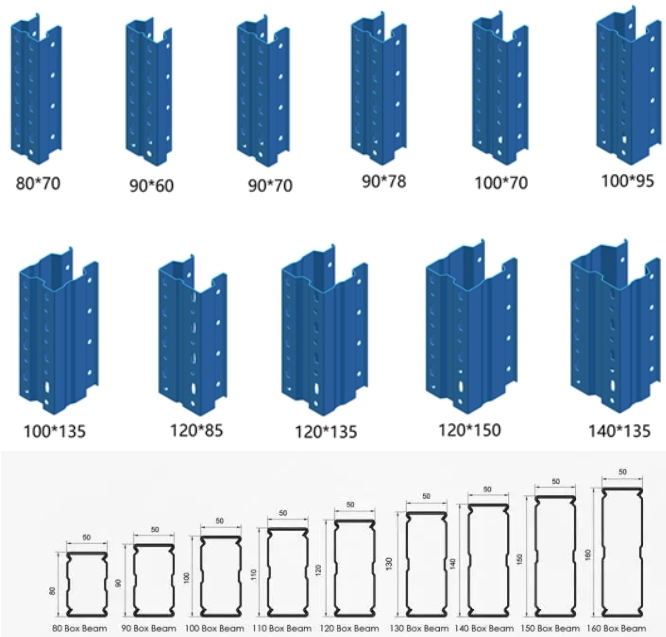

歐標立柱，橫梁規格

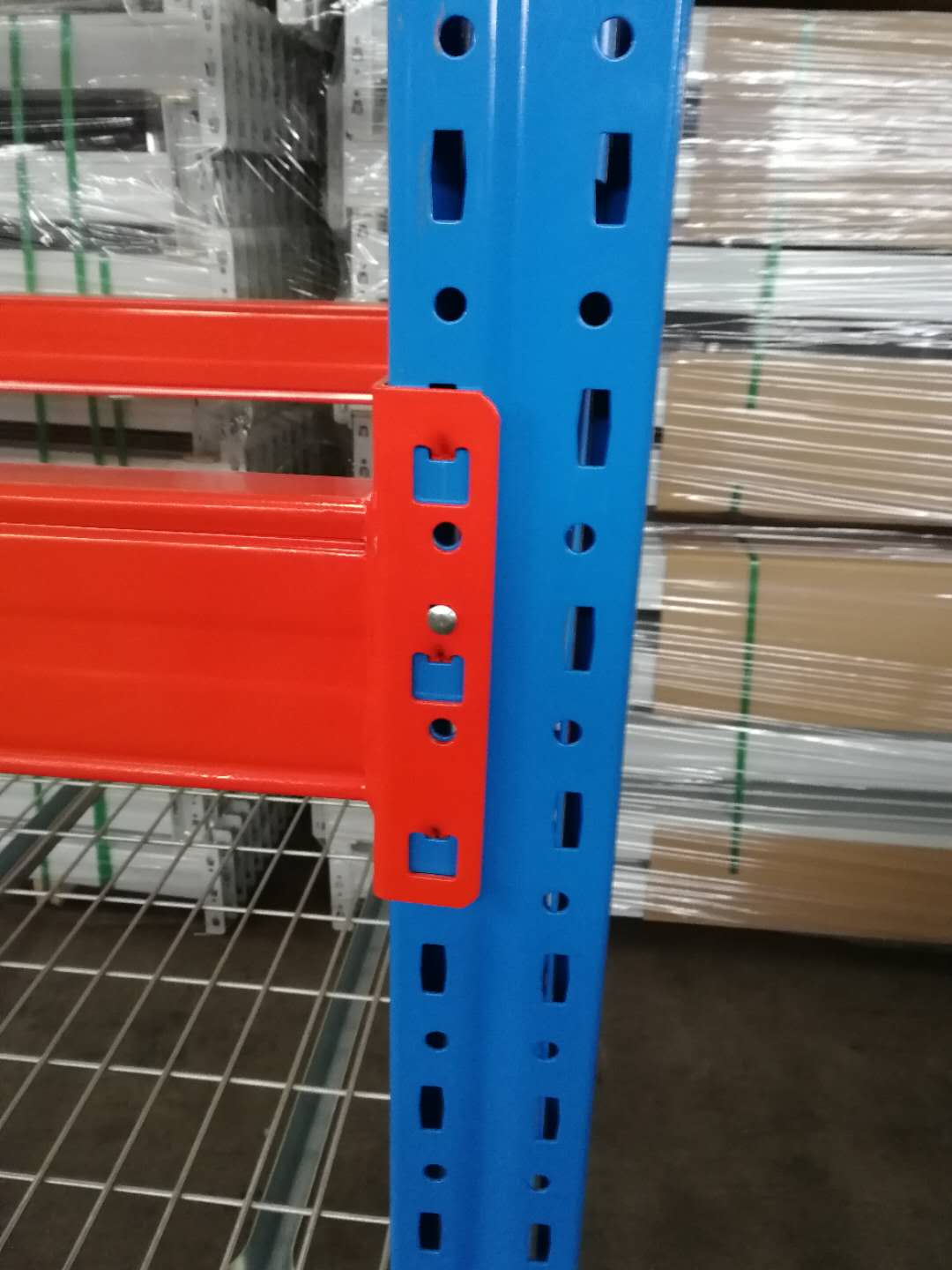

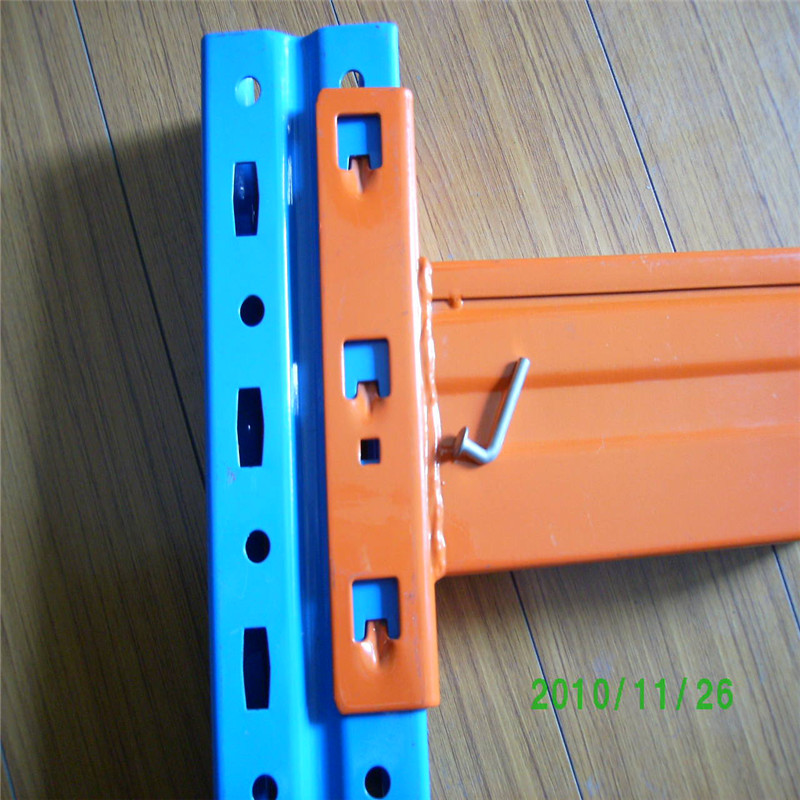

細節展示


包裝

包裝_副本1.jpg ? 包裝2_副本.jpg 包裝3_副本.jpg

?

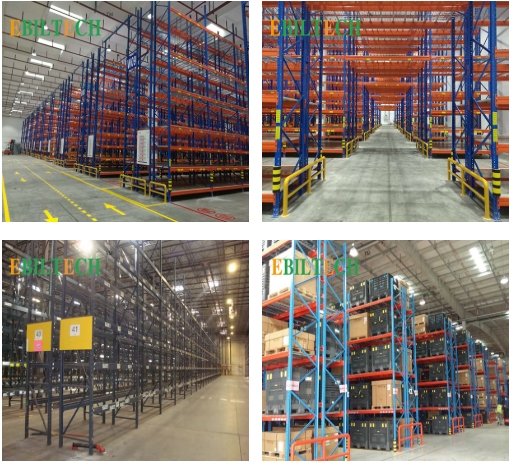

項目案例

設計所需參數：

請?zhí)峁┰敿毜膸旆颗帕袌D紙和庫房尺寸，并請注明庫房建筑立柱位置及其外觀尺寸，進出口位置
擺放貨物的外觀尺寸和重量以及貨架所需高度（或者貨架層數）
如客戶已提供方案，則貨架的尺寸、擺放層數、每層的承載（或者存放物的重量）亦需明確
各個組成的噴塑顏色

歐標智能貨架原材料是從南京鋼鐵等大型鋼材購買的標準Q235B高質量碳素鋼材，耐用，結實，不生銹，從源頭上保證產品質量。歐標智能的貨架焊接均采用二氧化碳保護焊，焊接縫抗裂性能好且焊接變形小，成型美觀，不需要清渣。專業切割，設備，我們貨架的每一根立柱和橫梁全由專業人員采用專業技術設計切割，從而保證貨架的精確尺寸。專業的噴塑前處理，除油、除銹、磷化，噴粉，然后在高溫烤箱中烘烤成型，每一步，都是為了高質量的貨架產品。

歐標是國內專業的貨架生產廠家，已有20余年的生產研發制造經驗，工廠具備專業的貨架廠的生產能力，產品出口100余個國家，能夠按照您的需求量身定制產品。

貨架背拉結構對比分析（質量保證）

根據GBT39830-2021 《立體倉庫鋼結構貨架抗震設計規范》GB/T 39830-2021以及《Steel static storage systems.Adjustable pallet racking systems. Principles for structural design》EN15512:2020規定了背拉連接方式，根據新規以及老規范結構進行簡單對比。
