水滴孔型貨架

歐標滴水孔型貨架（EBILMETAL-TPR）

美式托盤貨架與普通托盤貨架在承載上基本上都可以實現4500kg的承受能力 但有其自身的特點如下：

■ 立柱的孔形為水滴式，更加美觀，比較符合美洲人審美觀 。

■ 橫梁采用互鎖的裝配結構可以實現比較重的承載能力且看上去結構更牢固和美觀。

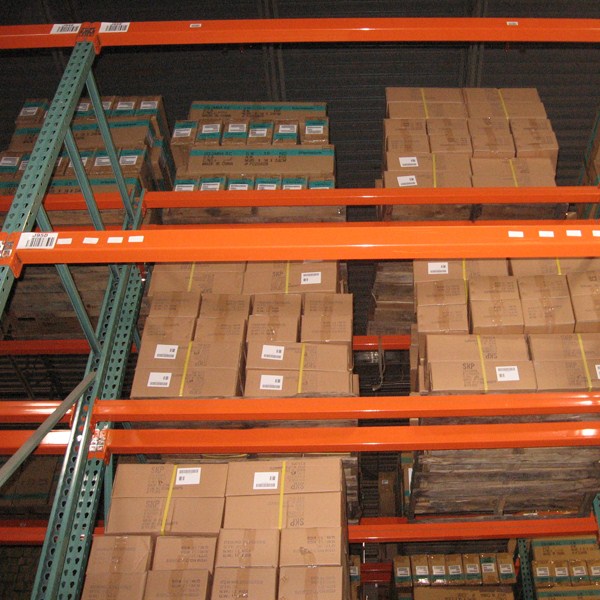

美式水滴貨架

■ 可以有不同的尺寸可供選擇；

■ 操作簡單，裝配迅速；

■ 表面噴涂塑膠粉末；

■ 可以很方便地調整層高，節距為50.8mm

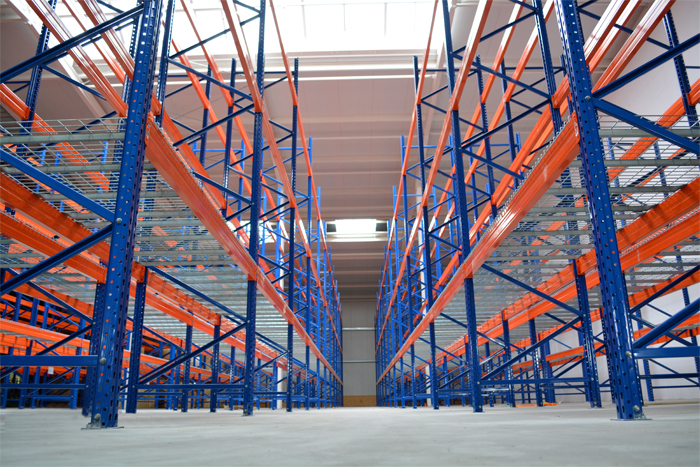

產品展示

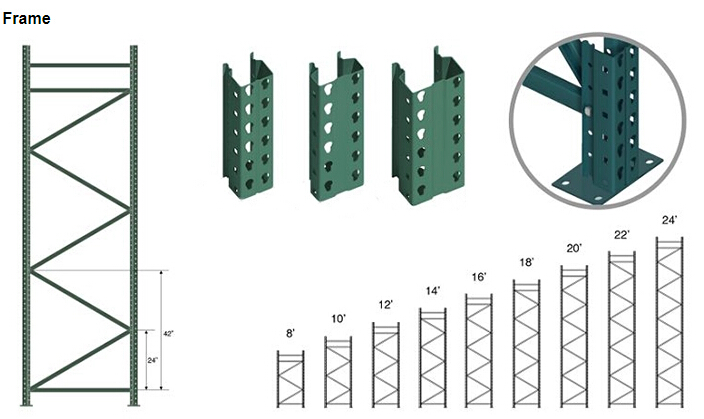

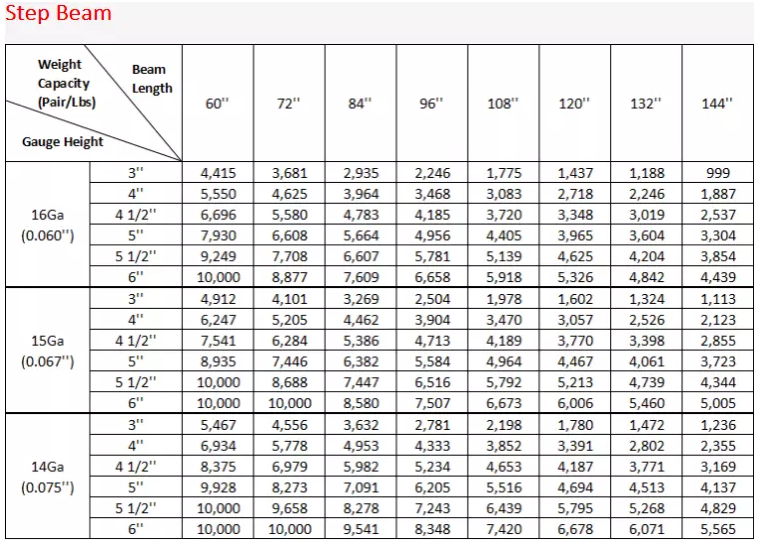

歐標水滴孔立柱和橫梁規格

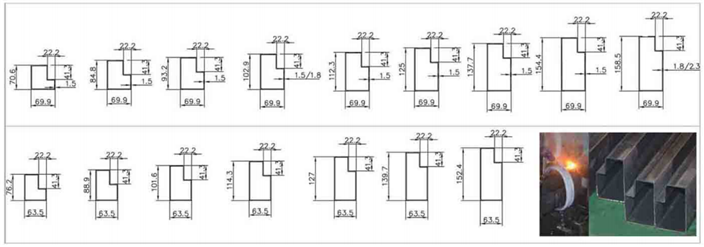

美式P型梁截面圖

細節展示

設計所需參數：

   請?zhí)峁┰敿?xì)的庫房排列圖紙和庫房尺寸，并請注明庫房建筑立柱位置及其外觀尺寸，進出口位置

  客戶需提供擺放貨物的外觀尺寸和重量以及貨架所需高度（或者貨架層數）

  如客戶已提供方案，則貨架的尺寸、擺放層數、每層的承載（或者存放物的重量）亦需明確

      歐標智能貨架原材料是從南京鋼鐵等大型鋼材購買的標準Q235B高質量碳素鋼材，耐用，結實，不生銹，從源頭上保證產品質量。  歐標智能的貨架焊接均采用二氧保護焊，焊接縫抗裂性能好且焊接變形小，成型美觀，不需要清渣。專業切割，設備，我們貨架的每一根立柱和橫梁全由專業人員采用專業技術設計切割，從而保證貨架的精確尺寸。專業的噴塑前處理，除油、除銹、磷化，噴粉，然后在高溫烤箱中烘烤成型，每一步，都是為了高質量的貨架產品。

      歐標是國內專業的貨架生產廠家，已有20余年的生產研發制造經驗，工廠具備專業的貨架廠的生產能力，產品出口100余個國家，能夠按照您的需求量身定制產品。

貨架背拉結構對比分析（質量保證）

根據GBT39830-2021 《立體倉庫鋼結構貨架抗震設計規范》GB/T 39830-2021以及《Steel static storage systems.Adjustable pallet racking systems. Principles for structural design》EN15512:2020規定了背拉連接方式，根據新規以及老規范結構進行簡單對比。

背拉連接桿與立柱連接

背拉與加強立柱連接

       相同模型以及在相同水平載荷下進行分析，結果如下：

無加強立柱的變形

有加強立柱的變形

無加強立柱的應力

有加強立柱的應力

       通過對比貨架整體變形可以看出，背拉有加強立柱的整體變形較少；從應力圖可以看出，有加強立柱的模型計算出承載立柱應力較小，背拉應力較大，無加強立柱的模型計算出承載立柱應力較大，背拉應力較大；表明背拉在沒有加強立柱的情況下，無法有效傳遞水平荷載，必須設置加強立柱與水平拉桿。
