懸臂貨架的優點和技術分析（部分）

   懸臂式貨架主要是由立柱片、懸臂梁、連接桿等組件組合合成的貨架，結構輕巧，載重力強，適宜存放不規格的產品或者是長桿件物料，能夠大幅度地提高倉庫

的空間利用率和工人工廠的工作效率。

那懸臂貨架有什么優點呢?

1.便利性，由于懸臂貨架都是采用組合的方式，所以可以根據實際需要進行很多的改動，比如調節隔板之間的間距和增減隔板，甚至拆裝，運輸，調節，移動

方面都是很方便得到；

2.安全性，因為懸臂貨架都是采用組合的方式，所以安全性能方面一般都是比較可靠的；

3.空間利用率高，懸臂貨架可以最大化的提高工廠的空間利用，從而節省成本，提高運輸效率。

 為了更好的展示懸臂貨架，下面是部分技術報告：

整體工況結果

1.靜載組合

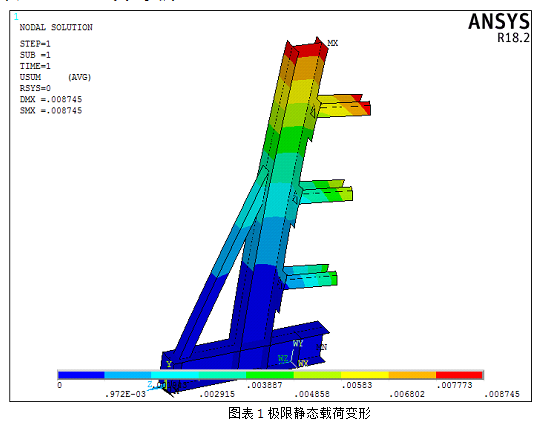

靜載載荷為1.2*dead weight（自重） +1.4 live（鋼卷重和堆垛機水平側向力3.5噸），最大變形8mm。

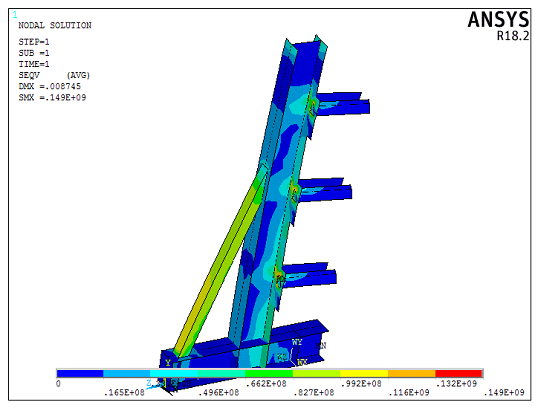

   結構應力安全。

2. 結構模態

每根柱子上的單梁掛3.5噸鋼卷計算結構的模態，列舉前四階模態，展示模態如下：

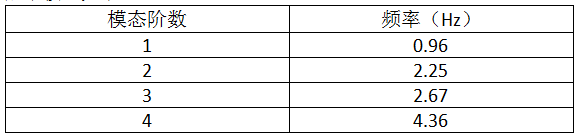

模態階數頻率（Hz）

振型如下：

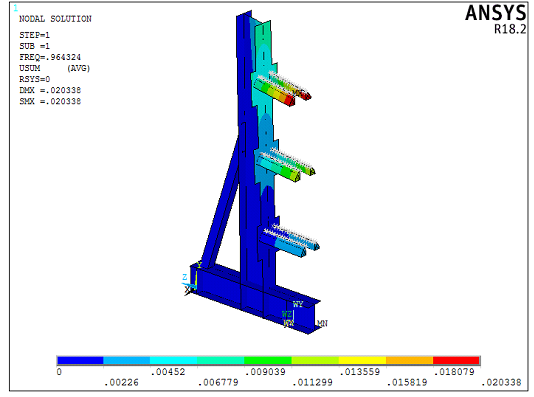

一階振型

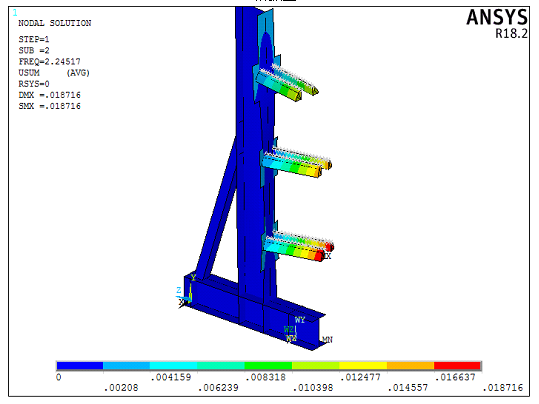

二階振型

三階振型

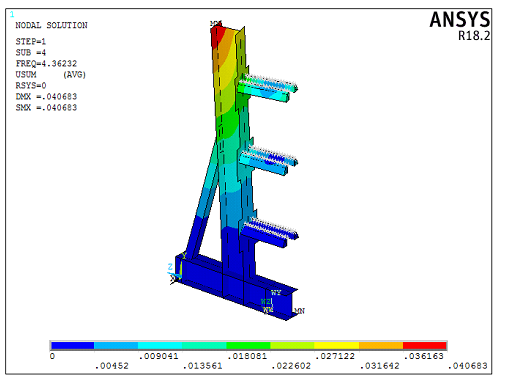

四階振型

3. 地震工況

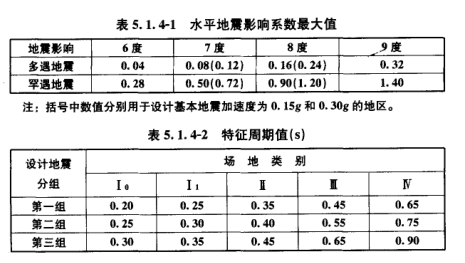

地震工況時，考慮結構滿載，即結構單臂掛滿3.5噸的卷料，參考規范GB50011-2001的相關規定，取水平地震影響系數0.08，特征周期取0.45。

其中地震工況按照兩個方向的加速度分別計算，即水平X向和水平Y向。先展示X向的地震加速度結果，取前4階頻率附近觀察頻譜分析的綜合應力結果：

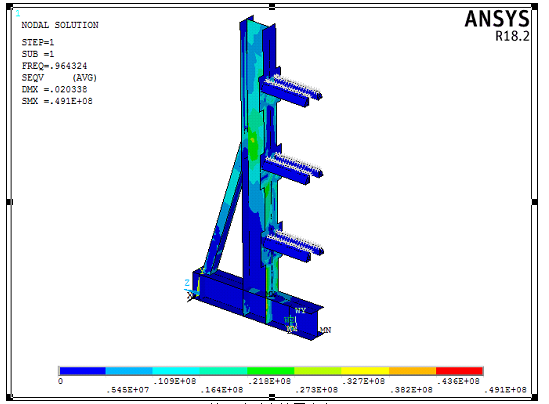

第一階對應地震應力

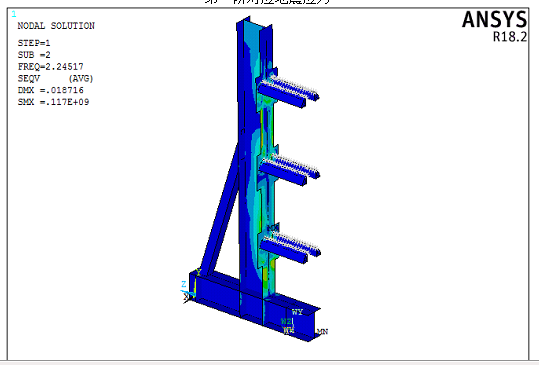

第二階對應地震應力

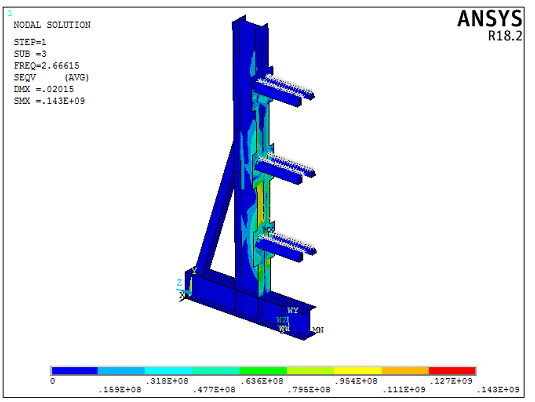

第三階對應地震應力

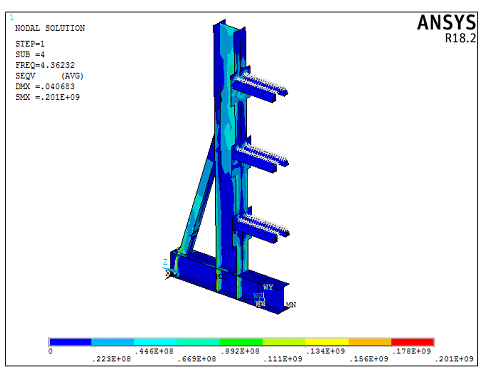

第四階對應地震應力

今天的分享就到這里，大家想了解更多貨架信息，可以聯系我們，我們會幫您解答奧！
