自動化立體庫貨架有限元分析（一）

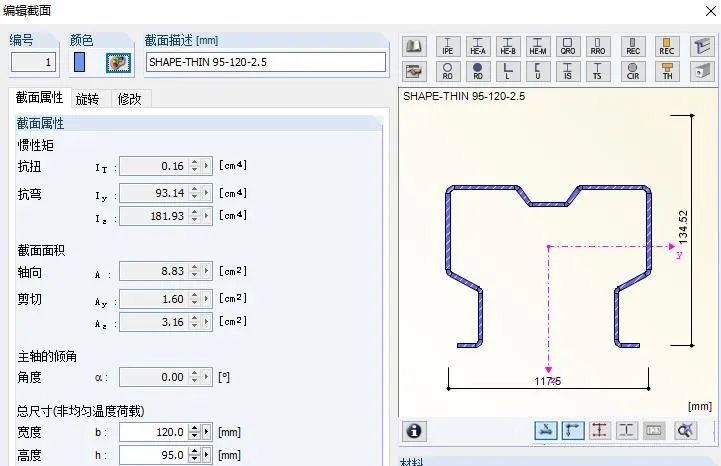

                                                                      立柱截面

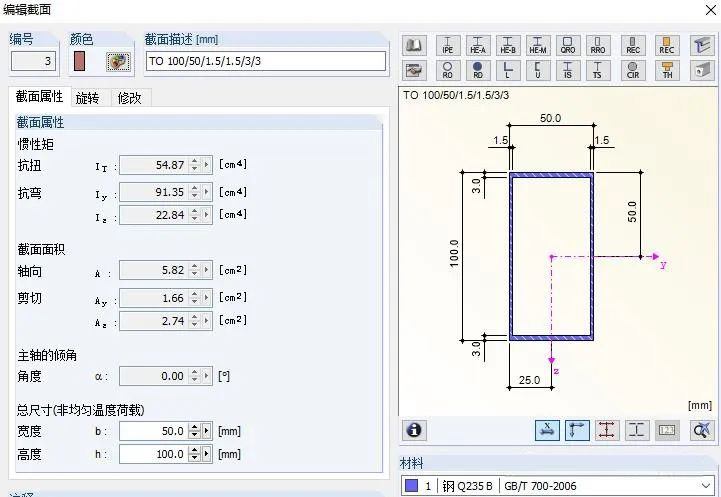

                                                          橫梁截面

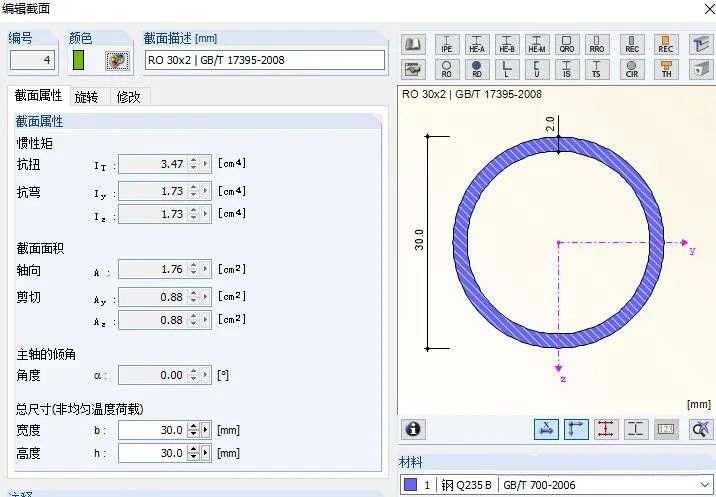

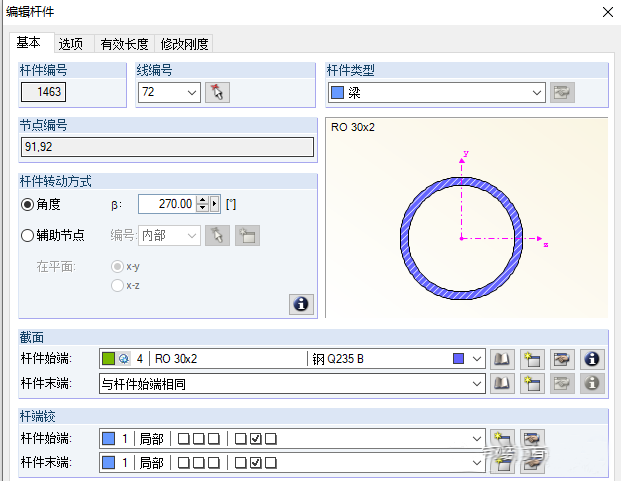

                                                            水平拉桿

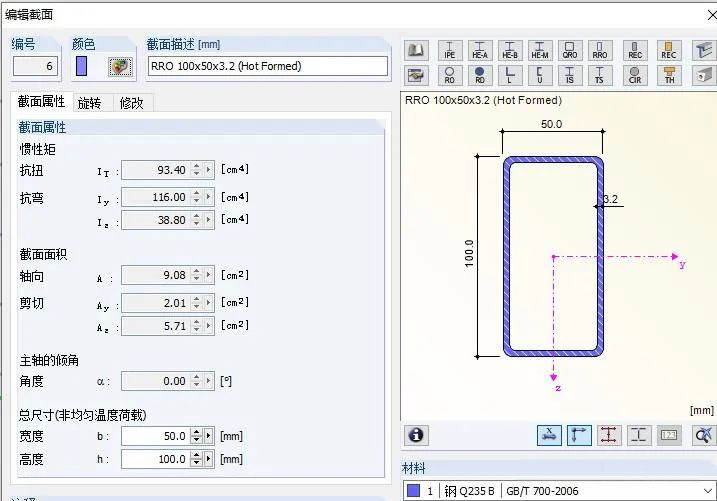

背拉連接桿

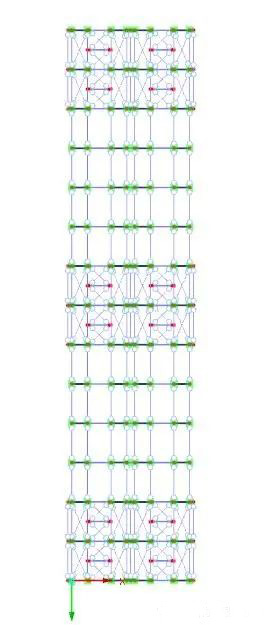

               俯視圖

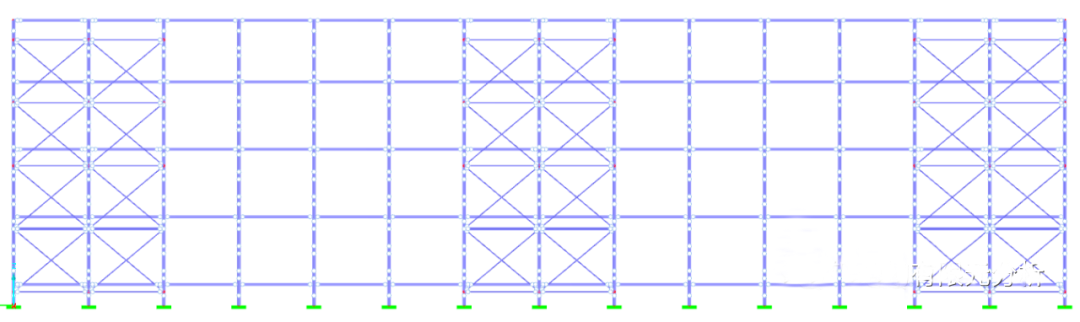

正視圖

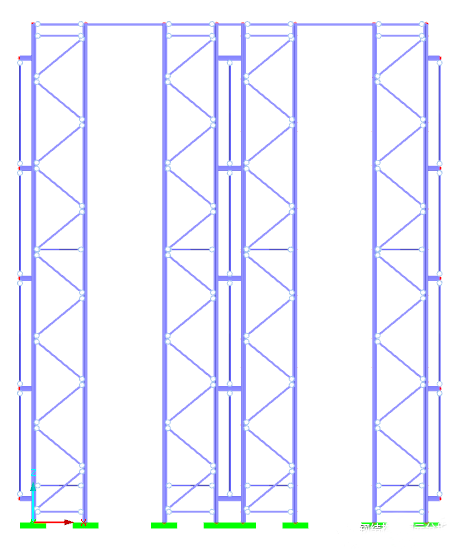

                                          左視圖

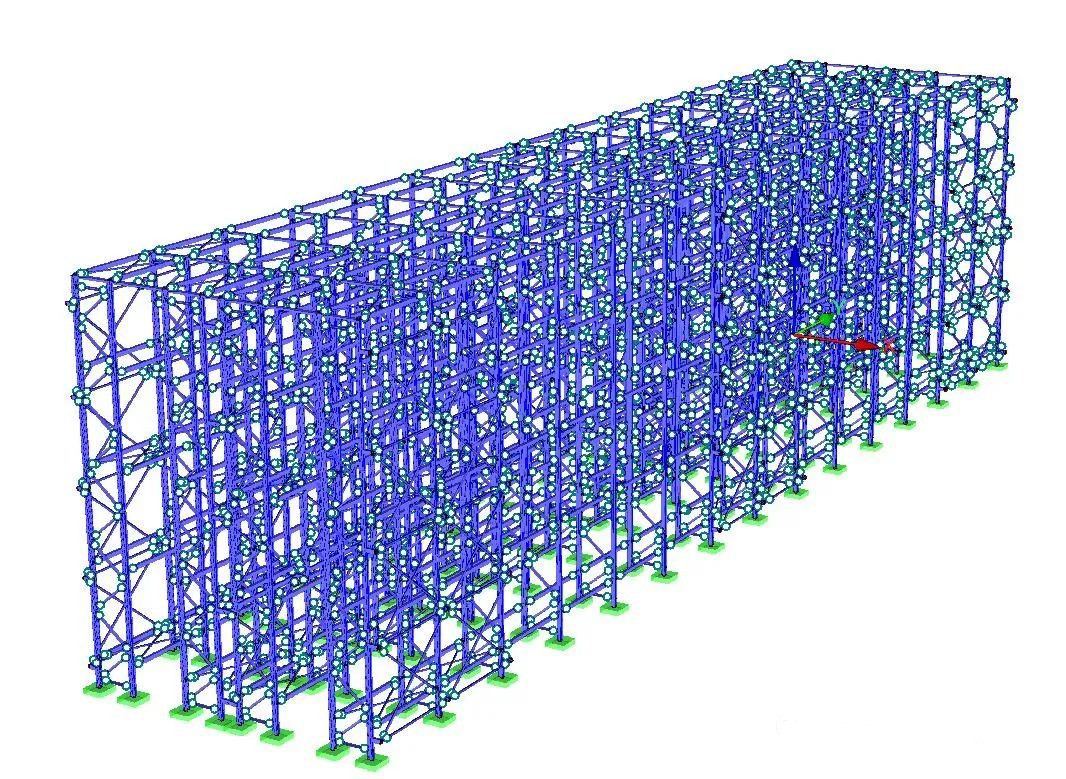

自動化立體庫模型

設置直斜撐、水平拉桿為鉸接連接，其余桿件連接為剛接；

施加載荷為：自重、貨物重量、水平外力、地震力。根據規范《GB T 39830-2021 立體倉庫鋼結構貨架抗震設計規范》、《鋼貨架結構設計規范》等進行載荷效應組合。
