貫通貨架介紹及穩定性分析

  貫通式貨架又稱通廊式貨架或駛入式貨架。貫通式貨架可供叉車(或帶貨叉的無人搬運車)駛入通道存取貨物，適用于品種少，批量大類型

的貨物儲存。貫通式貨架除了靠近通道的貨位，由于叉車需要進入貨架內部存取貨物，通常單面取貨建議不超過7個貨位深度。貫通式貨架可

根據實際需要選擇配置導向軌道。叉車可進入貨道內存儲貨物，儲存密度大。可采用不同的設計方式（貨架末端有無支撐桿封閉）實現貨物

“先進后出”和“先進先出”的管理。在同樣的空間內比通常的托盤貨架可以實現幾乎多一倍的儲存能力，因為取消位于各排貨架之間的巷道，

將貨架合并在一起，使同一層、同一列的貨物互相貫通。

      貨架特點: 貫通式貨架系統的穩定性是所有種類貨架中較為薄弱的，為此貨架不宜過高，一般在10m以內，另外系統中還需加設拉固

裝置。此種系統貨架排布密集，空間利用率極高，適于儲存少品種大批量同類型貨物，貨物可從同一側存入取出，也可從一側存入另一側

取出。

駛入式貨架特點:

貫通式貨架具有以下幾個優點：

■  在支撐導軌上，托盤按深度方向存放，一個緊接著一個，這使得高密度存儲成為可能；

■  貨物存取從貨架同一側進出，先存后取、后存先取，平衡重及前移式叉車可方便地駛入貨架中間存取貨物，無需占用多條通道；

■  這種貨架適用存儲大批量、少品種貨物；

■ 貫通式貨架排布密集，空間利用率更高。

當您在什么情況下可以確定選擇使用貫通式貨架？

■ 我們已經給很多冷藏應用行業安裝了貫通式貨架，這就需要在盡可能在有限裝有昂貴冷凍設備的地方存放盡可能多的托盤；

■ 當您需要有季節性的貨物時，它會很快地幫助從您的存貨中搬取出來；

■ 當您有存放在簡易托盤上的數量大、品種少的貨物時，它可以實現貨物存取的“后放先出”；

■  如果您的貨架上不需要存放多品種的貨物時，您可以選擇使用。

                  貫通式貨架示意圖

貫通式貨架的適用范圍：

1、貫通式貨架應用于倉庫橫向尺寸較大，貨物品種較少且數量多，一般用來儲存大批且類型相同的貨物。

2、貫通式貨架存儲密度大，對地面空間利用率較高，常常使用在冷庫、食品、煙草等存儲的空間成本相對較高的倉庫里。

 歐標智能貨架原材料是從南京鋼鐵等大型鋼材購買的標準Q235B高質量碳素鋼材，耐用，結實，不生銹，從源頭上保證產品質量。

  歐標智能的貨架焊接均采用二氧化碳保護焊，焊接縫抗裂性能好且焊接變形小，成型美觀，不需要清渣。專業切割，設備，我們貨架的每一

根立柱和橫梁全由專業人員采用專業技術設計切割，從而保證貨架的精確尺寸。專業的噴塑前處理，除油、除銹、磷化，噴粉，然后在高溫烤

箱中烘烤成型，每一步，都是為了完美的貨架產品。

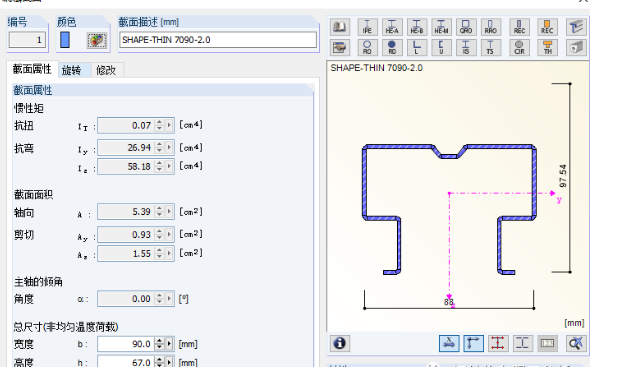

立柱截面（70*90*2.0）

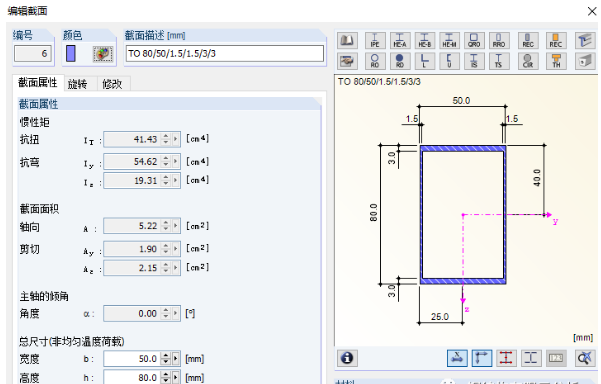

橫梁截面

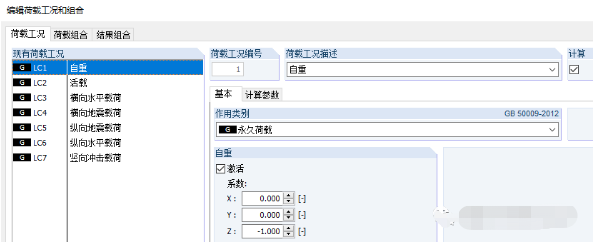

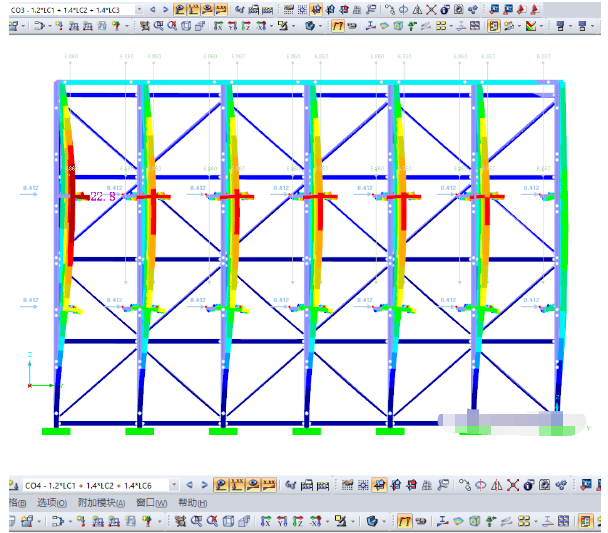

載荷工況

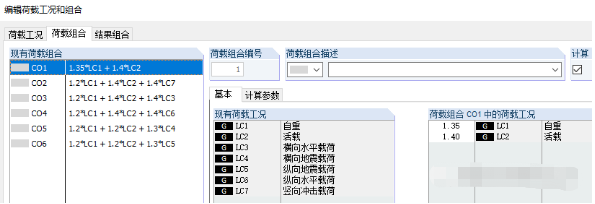

載荷組合

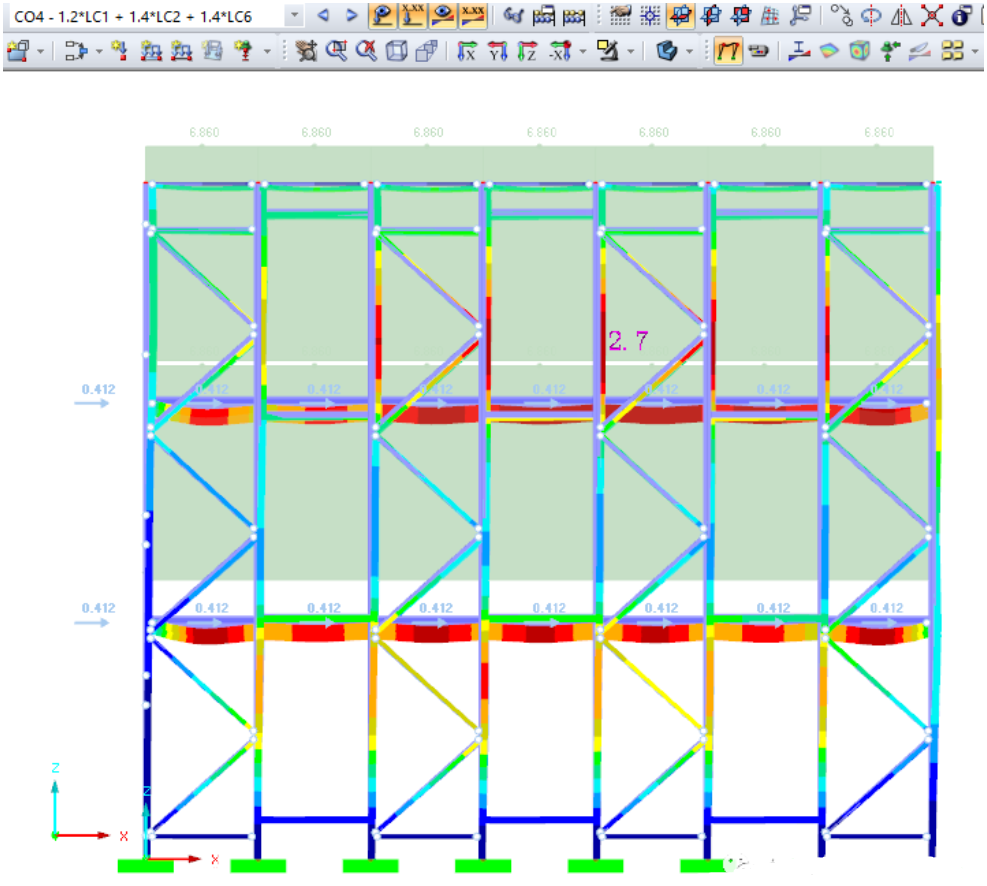

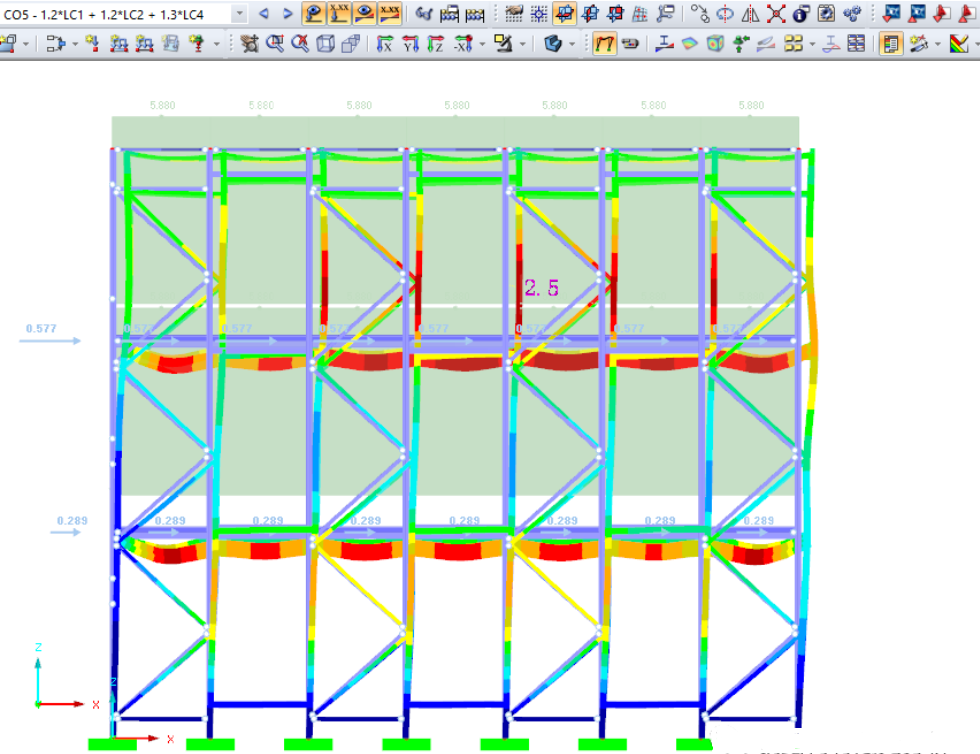

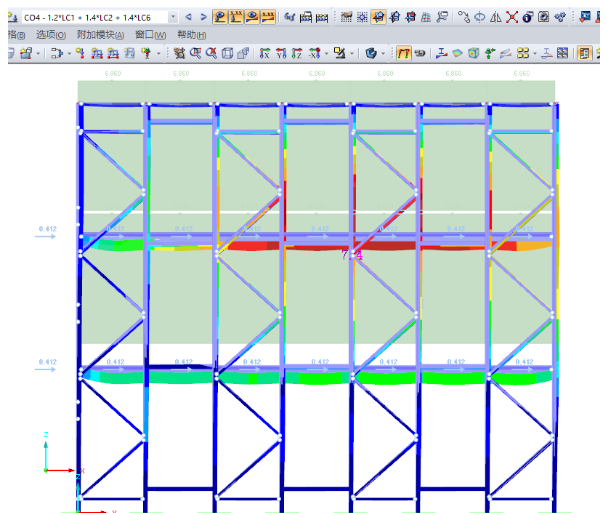

（二）橫梁固接

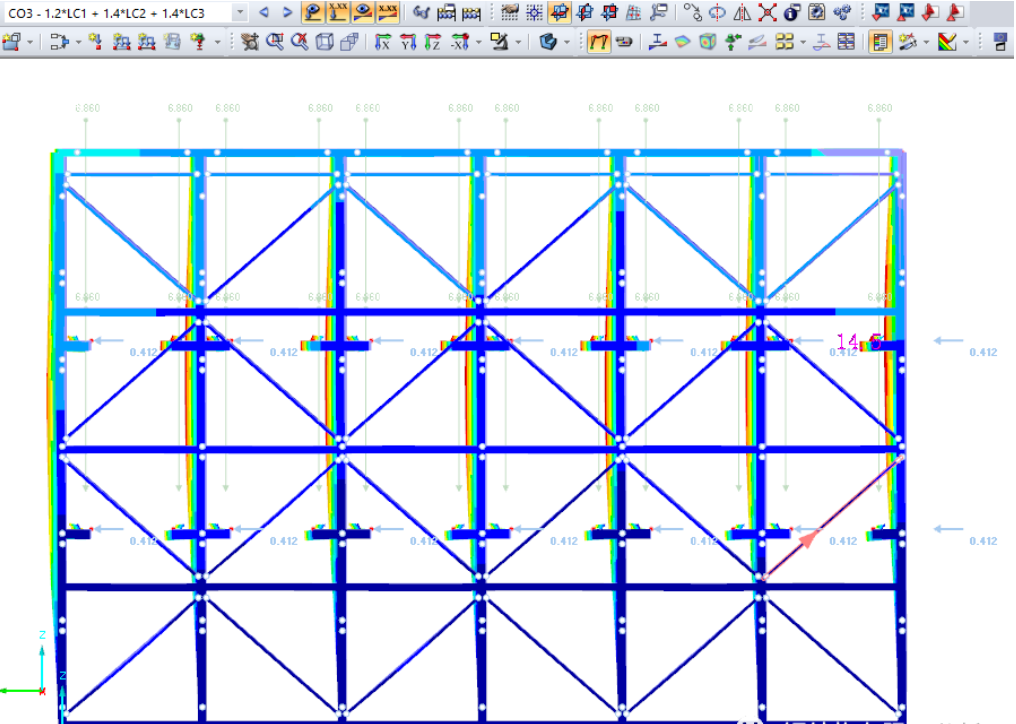

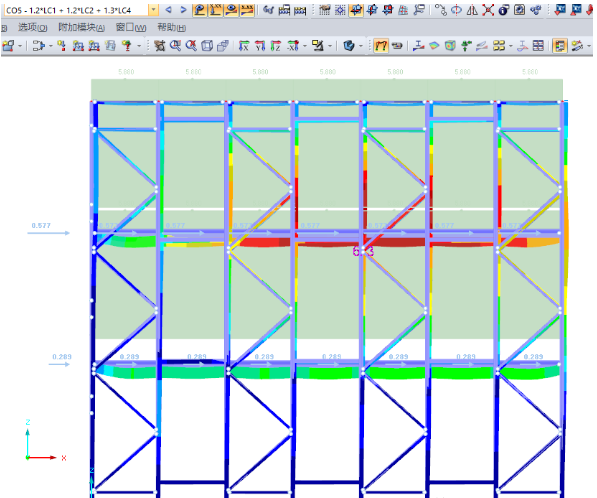

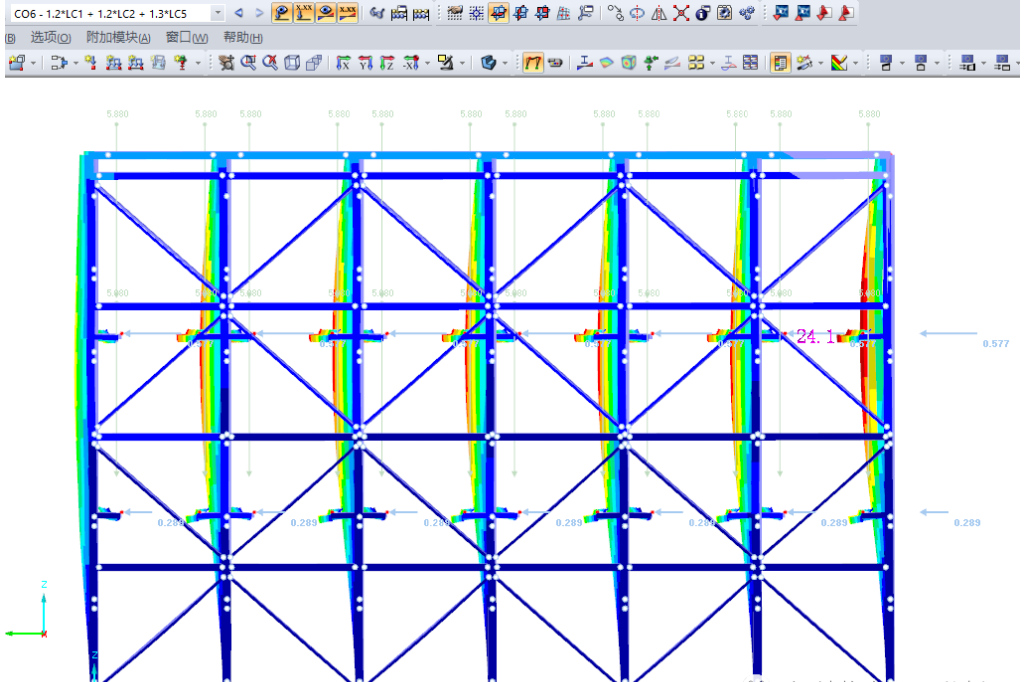

     通過對比橫梁半鋼接半鉸接與固接對比看出，各載荷組合中，橫梁固接對貨架整體變形影響較小，橫梁變形平均減少三分之一，縱向變

形減少將近一半。通過計算水平載荷以及地震載荷的載荷組合，在材料強度滿足的前提下，可通過改變連接方式來減少貨架變形來滿足規范要求。
